Planimetrie

Le planimetrie sono i disegni degli edifici della commessa: la pianta di un piano, di un'ala o di un singolo locale. In Clack non restano file da cercare in una cartella: sono collegate alla struttura dell'edificio a cui si riferiscono e si consultano direttamente dall'applicazione.

A cosa servono:

• Orientarsi nell'edificio: chi deve intervenire vede com'è fatto un piano prima di arrivare sul posto.
• Ritrovare i beni: gli elementi del disegno si possono collegare ai beni della commessa. Dalla planimetria si apre la scheda di un bene, e dalla scheda di un bene si arriva al punto in cui si trova.
• Stampare e condividere: la planimetria si scarica o si esporta in PDF.

Prima di iniziare

Modulo Planimetrie

Le planimetrie sono disponibili solo se sulla commessa è attivo il modulo Planimetrie. Se nel dettaglio delle strutture non compare il campo Planimetria, il modulo non è attivo: per attivarlo rivolgersi al supporto MAIA.

Formato dei file. Si caricano solo file DXF (.dxf), il formato di scambio che tutti i programmi di disegno tecnico sanno esportare. Un disegno in formato DWG va prima salvato come DXF dal programma con cui è stato creato.

Chi può caricarle. Caricare, sostituire o eliminare una planimetria richiede il permesso di modificare la struttura, di solito riservato all'Amministratore Commessa. Tutti gli altri ruoli che vedono l'edificio possono consultarla.

Dove si trovano

Ogni planimetria appartiene a una struttura dell'edificio: la Struttura principale, un piano o un locale. Come caricarla è spiegato in Beni ed Edifici → Planimetrie delle strutture.

Aprire una planimetria

Una planimetria si apre in due modi:

• dalla struttura: nel dettaglio della struttura, cliccando il nome del file nel campo Planimetria;
• da un bene collegato: nel dettaglio del bene, con il pulsante Visualizza planimetria, che mostra direttamente il punto in cui il bene si trova.

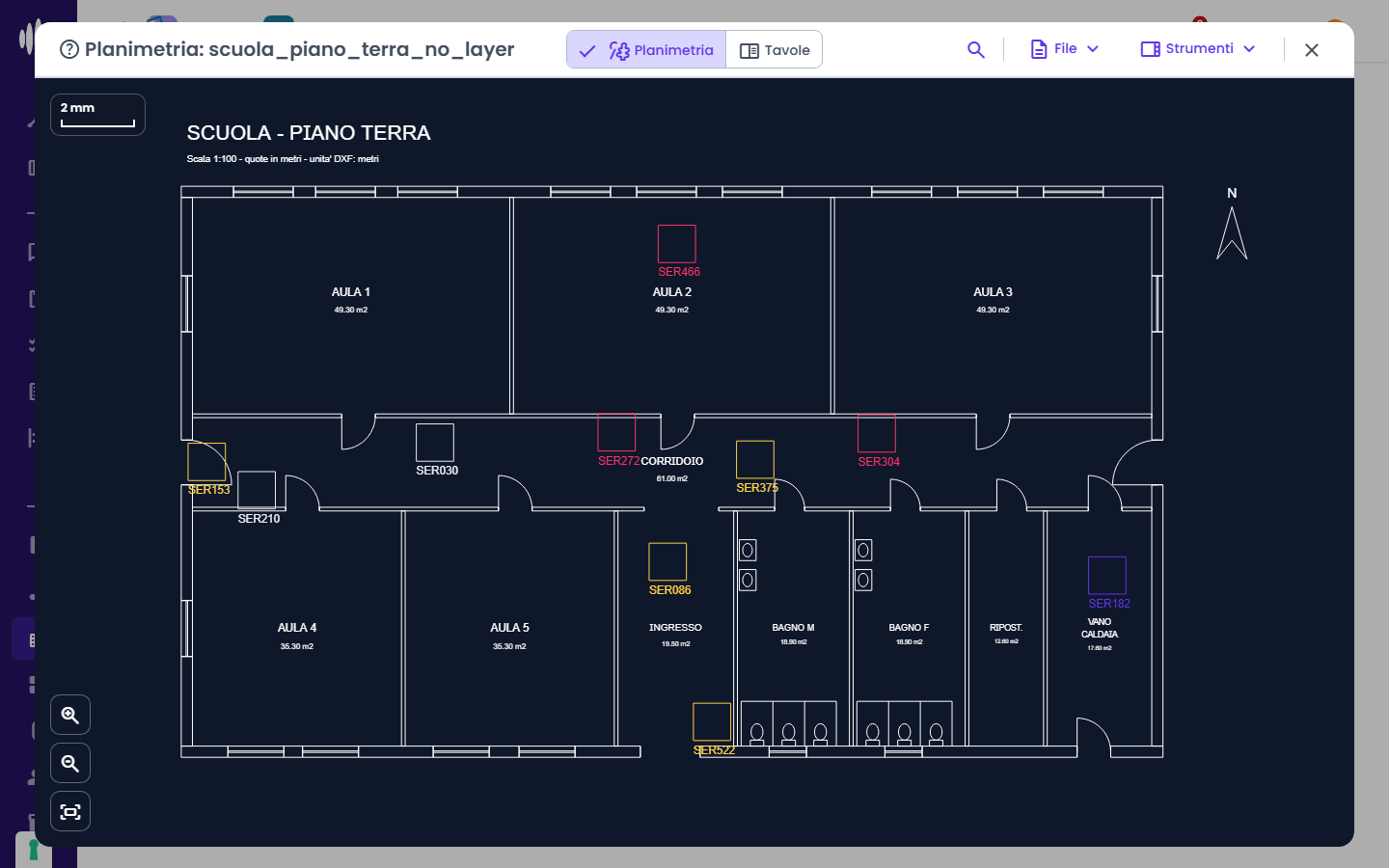

In entrambi i casi si apre il visualizzatore.
